天天跟泵車接觸，泵車的結構和原理你都了解嗎?不要跟我說你有多少年的泵送經驗，這些常識你未必都了解!小編給大家總結了幾點，一起來學習一下吧!

一、基本構造

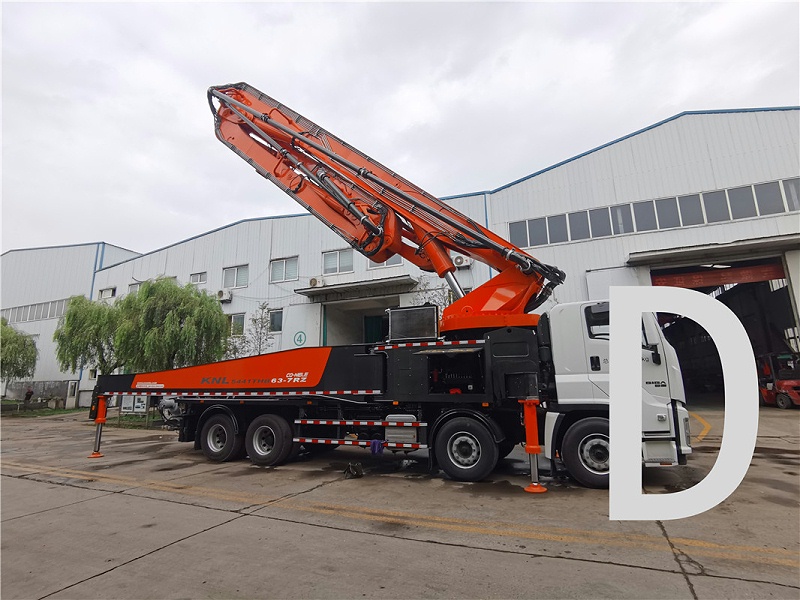

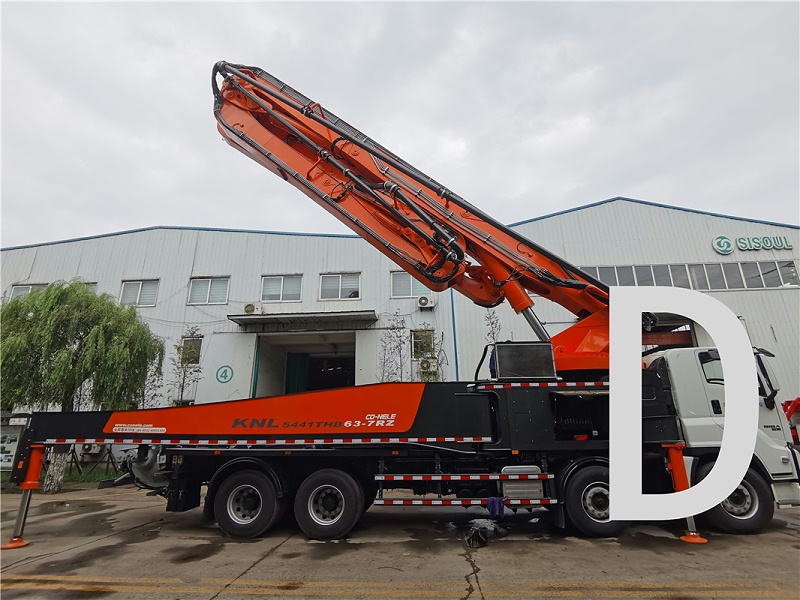

混凝土泵車總圖：1.底盤;2.臂架系統;3.轉塔;4.液壓系統;5.電氣系統;6.泵送系統

混凝土泵車的種類很多，但是其基本組成部件是相同的，混凝土泵車主要由底盤、臂架系統、轉塔、泵送系統、液壓系統和電氣系統六大部分組成，

1、底盤由汽車底盤、PTO(分動箱)和付梁等幾部分組成;

2、臂架系統由多節臂架、連桿、油缸和連接件等幾部分組成組成

3、轉塔由轉臺、回轉機構、固定轉塔(連接架)和支撐結構等幾部分組成組成;

4、泵送系統由泵送機構、料斗、S閥總成、擺搖機構、攪拌機構、配管總成和臂架配管六部分組成;

5、液壓系統主要分為泵送液壓系統和臂架液壓系統兩大部分。泵送液壓系統包括主泵送油路系統、分配閥油路系統、攪拌油路系統及水泵油路系統。臂架液壓系統包括臂架油路系統、支腿油路系統和回轉油路系統三部分。液壓系統主要由液壓泵、閥組、蓄能器、液壓馬達及其它液壓元件等部分組成;

6、電氣系統主要由控制柜、遙控器及其它電器元件等部分組成。
